令和5年（2023年）ネスペ午後Ⅰ　問Ⅰ　解答解説

設問１

（１）a: リバース　b: 権威　c: キャッシュ　d: ストリーム　e: :method　f: TLS

a: リバース
　インターネット側のクライアント（利用者）から見ると、アクセス先はDMZにある「Webサーバー」に見える。しかし、Webサーバーは自分で処理を完結させず、内部の「APサーバー」に処理を中継・肩代わりさせている。つまり、外部からのリクエストをサーバー側（Webサーバー）が代理で受け止めて内部に流している構造なので、これはリバースプロキシになる。

Q.フォワードプロキシとリバースプロキシの違いは？

フォワードかリバースかを判別する基準は、「どちら側の世界を守るため、またはどちら側の代理としてそこに立っているか」である。

  1. フォワードプロキシ（順方向）
    • 誰のための代理か： クライアント側
    • 目的： 社内などのクライアントが、インターネットへアクセスするときに経由する。クライアントのIPアドレスを隠したり、アクセス制限をかけたりする。
  2. リバースプロキシ（逆方向）
    • 誰のための代理か： サーバー側
    • 目的： インターネット上の不特定多数のクライアントからのリクエストを、本当のサーバー（WebやAP）の代わりに「真っ先に受け止める」。サーバーの保護や負荷分散を行う。

C: キャッシュ
　キャッシュDNSサーバの別名には「フルサービスリゾルバ」、「再帰DNSサーバー」、「リカーシブDNSサーバー」などがある

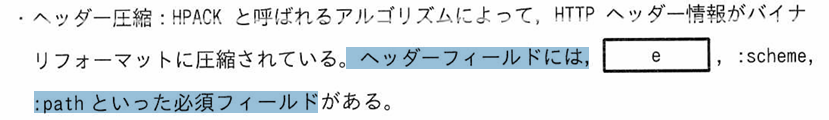

e: :method
　HPACKには４つの必須フィールドがある。:method、:scheme、:authority、:pathである。その中の:methodを記入すればよい。正直:authorityでも正解になる気がするが。。。安牌な:methodを入れておこう！

f: TLS
　ALPNはどのプロトコルの拡張か？が聞かれている。ALPNはTLSを拡張したものであるので回答にもTLSを記載する。

Q.SSLやSSL/TLSという回答ではだめなの？

SSLは既に撤廃されているプロトコルなのでSSLと記載するのはNG。また、SSL/TLSは、暗号化通信全体を指す慣習的な総称として呼ばれることもあるが、テストなどの厳格な場ではTLSのみを使うことが望ましい。

設問４

（１）回答は以下の図を参照

機器宛先ネットワークネクストホップ
L3SWア：172.21.10.0/24イ：172.21.11.2
仮想ルータ0.0.0.0/0ウ：172.21.11.1

ア：172.21.10.0/24、イ：172.21.11.2
　G社データセンター側からJ社クラウド側（172.21.10.0/24）に行きたいパケットは、まず仮想ルーター（172.21.11.2）に投げろという指示をあらわしている。

ウ：172.21.11.1
　

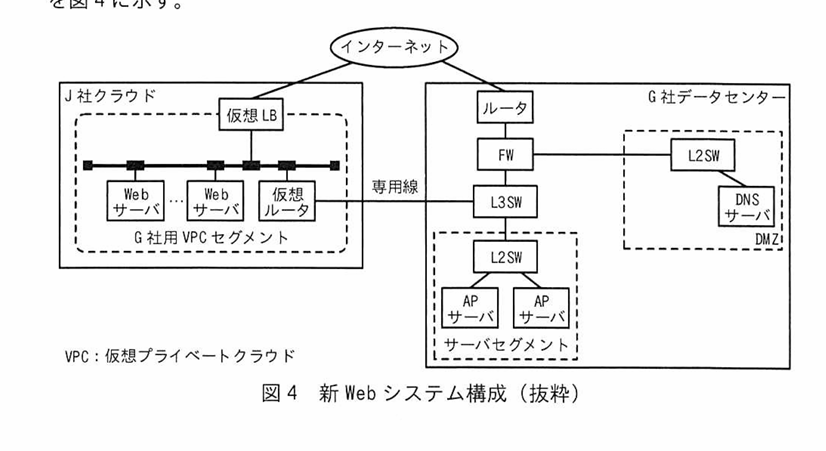

▼APサーバが使われるフロー

1. リクエストの到着（インターネット ➔ 仮想LB ➔ Webサーバ）
　①クライアントがインターネットからJ社クラウドの仮想LBにアクセスする。
　②仮想LBが負荷分散として、VPCセグメント内のいずれかのWebサーバにリクエストを転送する。

    2. 動的コンテンツの判定とG社DCへの転送（Webサーバ ➔ 仮想ルーター ➔ 専用線 ➔ L3SW ➔ APサーバ）
    　①Webサーバがリクエストを受け取るが、それが「画像などの静的ファイル」ではなく「プログラム処理が必要な動的コンテンツ（例: データベースのデータが必要など）」であると判断。
    　②Webサーバ自身にはその処理能力がない（あるいはAPサーバに処理を投げなければならない）ため、G社データセンター側にあるAPサーバへリクエストを転送しようとする
    　＊WebサーバからAPを使うと判断するときは、宛先APサーバがプログラムでハードコーディングされていることが多い。
    　③このとき、VPCセグメント内からデータセンター側へ行くためには、ネットワークの出口である仮想ルーターにパケットを渡す必要がある。
    　＊ここで使われるのが空欄ウのデフォルトルート。でも正直、デフォルトルートにしなくてもAPサーバのサブネットが特定できるなら、当該サブネットを指定すればいい。わざわざデフォルトルートにする必要がない。
    　④仮想ルーターは、専用線を経由してG社データセンター側のL3スイッチにパケットを送り、L3スイッチからAPサーバにリクエストが届く。

    3. 処理結果の返却（APサーバ ➔ L3SW ➔ 仮想ルーター ➔ Webサーバ ➔ 仮想LB ➔ クライアント）
    　①APサーバが処理を行い、その結果（動的データ）をL3スイッチに返す。
    　②L3スイッチから専用線を通って、J社クラウド側の仮想ルーターに戻ってくる。
    　③仮想ルーターから、最初にリクエストを投げたWebサーバにデータが返される。
    　④Webサーバが最終的なレスポンスを仮想LBへ返し、仮想LBを経由してインターネット上のクライアントに届く。

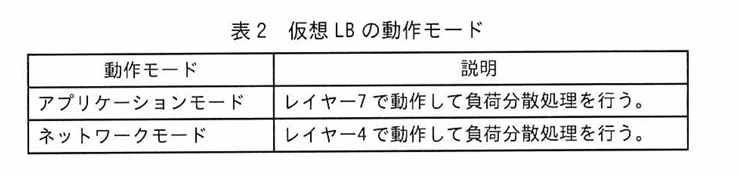

    （２）動作モード：アプリケーションモード　 理由：HTTP/2リクエストをHTTP/1.1に変換して負荷分散するから

    ネットワークモードだと、パケットのL3,L4までしか見ないのでL7でどのプロトコルを使っているかまでは見ない。要は、変換対象としてL3、L4レベルしかできない。
    一方、アプリケーションモードは変換対象にL7まで含めることができるのでHTTP/2をHTTP/1.1に変換できる。
    問題文中の「負荷分散処理」というとあたかも宛先のみを動的に変換対象とするというイメージだが、そうじゃなくて、どこまでも変換対象にするのかを意味している。

    Q.HTTPって何？

    HTTPってWebサーバとやり取りするときに使うプロトコルってイメージはあるけど、意外とそれ以上深くは知らないかも。。。。ということでそもそもHTTPってなんなの？という疑問を解消していこう！

    A.HTTP（HyperText Transfer Protocol）とは、インターネット上でWebブラウザ（クライアント）とWebサーバーの間で、文字や画像、HTMLファイルなどのWeb情報をやり取りするための「共通のルール（プロトコル）」のことである

    p.5 Q.構成変更後のDNS設定はどうなるの？

    WebサーバをJ社クラウドに配置することによってDNSのレコードも変更する必要が出てくる。では、どのように変更すればよいのか。。。。それをシナリオとともに見ていこう！
    ▼前提条件
    G社WebサーバのFQDNをshop.g-company.comとする

    ステップ①：G社（自社）の権威DNSの変更

    • 変更前： G社WebサーバのFQDN（例：shop.g-company.com） に対して、G社データセンターにあったWebサーバーのIPアドレスをAレコードとして直接登録していた。
    • 変更後： Aレコードを削除（または変更）し、CNAMEレコードを設定する。
    • CNAMEに何を書くか： J社クラウドで仮想LBを作成した際に自動割り当てられる「仮想LBのFQDN（例: xxx.j-cloud-provider.com）」を指定する。

    ステップ②：ユーザーからの名前解決要求

    1. ユーザーのWebブラウザが shop.g-company.com にアクセスしようとする。
    2. ユーザーのPCは、G社の権威DNSに対して shop.g-company.com のIPアドレスを問い合わせる。
    3. G社の権威DNSは、「それはJ社の仮想LB（xxx.j-cloud-provider.com）を見てね」とCNAMEの情報を返す。

    ステップ③：J社側での名前解決

    1. 案内を受けたユーザーのPC（フルリゾルバ）は、今度はそのJ社側のFQDN（xxx.j-cloud-provider.com）のIPアドレスを調べるために、J社側のDNSへ問い合わせる。
    2. J社側のDNSが、その時点での仮想LBの正しいIPアドレスを返答する。

    ステップ④：通信の開始と仮想LBによる振り分け

    1. ユーザーのブラウザは、手に入れた仮想LBのIPアドレス宛てにHTTP/2などでリクエスト（パケット）を送信する。
    2. Ｊ社の仮想LBがそのリクエストを真っ先に受け取り、「これは静的コンテンツだからクラウド内のWebサーバーへ」「これは動的コンテンツだからG社データセンターのAPサーバーへ」という風に、URLや設定に応じて適切にルーティング（振り分け）を行う。

    Q.:method,:path,:schemeとかって何なの？

    従来、リクエスト情報（例：https://example.com/index.html）は1行にまとめて書かれていた。それをHTTP/2では:method や :path、:scheme、:authority という個別のヘッダーフィールドにバラして表現するようになった。

    ▼各フィールドの解説

    :method
    　    役割： サーバーに対して「何をしたいのか（どんな操作を要求するか）」を伝える指示書
    　主な種類：
    　　GET：サーバーからデータを「取得」する（一番多い）
    　　POST：サーバーにデータを「新規送信・登録」する
    　　PUT / PATCH：サーバー上のデータを「更新・修正」する
    　　DELETE：サーバー上のデータを「削除」する
    :path
    　    役割： サーバーの中にある「どのファイルやリソース（階層）にアクセスしたいのか」という宛先の場所を指定
    　具体例：
    　https://example.com/images/logo.pngというURLであれば、ドメイン（example.com）より後ろの部分である /images/logo.png がそのままパスになる。サーバーはこのパスを見て「あ、あの画像を欲しがっているんだな」と判断する
    :scheme
    　    役割： ご自身で気付かれている通り、「通信にどのプロトコル（約束事）を使うか」を表す最頭の部分
    　具体例：
    　URLの先頭にある https:// や http:// の「https」や「http」の部分が入る

    Q.フィールドの必要性は？

    正直、従来のように１行にまとめてリクエストしたほうが効率よくね？なんでわざわざフィールドに分けるの？そっちの方が返ってオーバーヘッドとかデータ量が多くなりそうじゃね？
    A.非常に自然な疑問。しかし、実際はその真逆で、「分解して構造化するからこそ、HPACKで圧倒的に効率よく圧縮できる」ようになっている。

    ① 「文字列の重複」をディクショナリ（辞書）で極限まで削れるから

    • HTTP通信では、同じサイトにアクセスする際、何度も何度も同じメソッド（GET）や同じスキーム（https）、同じホスト名（:authority）を繰り返し送信する。
    • HTTP/1.1の1行テキスト（例: GET /index.html HTTP/1.1）のままだと、毎回この長い文字列をそのまま流すことになり、無駄が多くなる。
    • 一方、HTTP/2で項目ごとに独立させると、HPACKの仕組み（裏側にあるあらかじめ用意された辞書や、動的に学習する辞書）によって、「GET というメソッドは、インデックス番号の『2番』ね」「https は『7番』ね」というふうに、わずか数バイト（あるいは1バイト未満）の数字に置き換えて（あるいは参照して）送ることができるようになる。

    ② 「パス（:path）」以外の部分はほとんど毎回同じだから

    • アクセスするたびに変わる可能性があるのは主に「パス（:path = /images/a.png や /index.html など）」くらいで、:method（大体 GET）や :scheme（https）、:authority（自社ドメイン）は、同じセッション内であればほぼ変わらない。
    • 変わりにくい部分を独立したフィールドにしておくことで、2回目以降のリクエストでは「前と同じなので、共通の辞書番号だけ送るよ（実体の文字列は送らない）」という省略（差分圧縮）が強力に効くようになる。

    ③ バイナリ形式での高速処理

    • テキストの文字列（GET /index.html...）を毎回プログラムでパース（文字を切り貼りして解釈）するよりも、あらかじめ項目ごとに整理されたバイナリデータとしてやり取りした方が、サーバーやクライアントのCPU負荷が圧倒的に低く、高速に処理できる。

    Q.ALPNってなに？

    ALPN（Application-Layer Protocol Negotiation）とはTLSハンドシェイクのタイミングで「どのアプリケーションプロトコル使う？」と交渉するためのTLS拡張機能である。

    Q.もしALPNがないと？

    HTTP/2がほぼ使えなくなる。ALPNを使わないでHTTP/2を使おうとするとH2CとUpgradeヘッダーを利用すればHTTP/2に切り替えれなくもない。しかし、それらの機能はchromeなどの主要ブラウザではサポートされていない。つまり、実質的にHTTP/2を使いたい場合はALPNがほぼ必須とういことである。
    HTTP/1.1を使いたい場合はALPNは不要。なぜならHTTP/1.1はデフォルトだから。

    p.4 Q.h2って何？

    h2とは、ALPNで「どのプロトコルを使うの？」というネゴシエーションの際にいちいち「HTTP/2」ですと答えると長いので、h2に略した識別子を使うためのもの
